Wieviele programmierbare Ausgänge hat den der LoRa WiFi Kit32 und was sind das für Pinbelegungen?

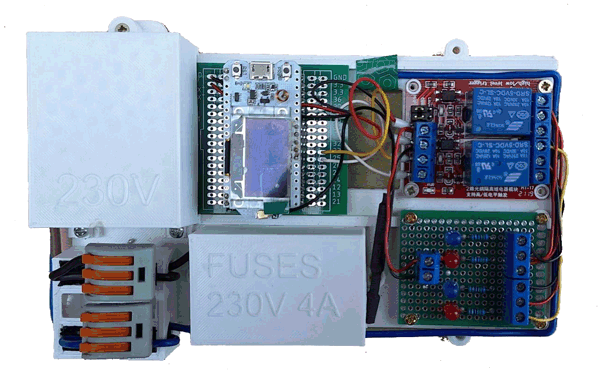

Der gute LoRa WiFi Kit 32 – ein echter Alleskönner im Mini-Format! 😄
Das Board basiert ja auf dem ESP32, kombiniert mit einem SX1276 LoRa-Modul. Jetzt zu deiner Frage:
🧠 Anzahl programmierbarer Ausgänge (GPIOs)
Insgesamt hat der ESP32 mehr als 30 GPIOs, aber beim LoRa WiFi Kit 32 sind nicht alle verfügbar, da einige Pins intern für das OLED-Display oder das LoRa-Modul belegt sind.
In der Praxis bleiben dir etwa:
👉 14–16 frei nutzbare GPIOs, also programmierbare Ein-/Ausgänge.
Die genaue Anzahl kann leicht variieren je nach Board-Version oder wie viele Komponenten du nutzt (z. B. OLED, LoRa, I²C usw.).
Pinbelegung – wichtige GPIOs
Hier eine Liste der häufig verwendeten (und programmierbaren) Pins beim LoRa WiFi Kit 32:
⚠️
Vorsicht bei:
• GPIO0, GPIO2, GPIO15: Diese sind boot-sensitiv, also beim Hochfahren bitte aufpassen – sonst bleibt dein ESP im Nirvana.
• GPIO6–11: Intern fürs Flash-Speicher – nicht anfassen!
📌
LoRa WiFi Kit 32 – Übersicht der nutzbaren GPIOs
Der gute LoRa WiFi Kit 32 – ein echter Alleskönner im Mini-Format! 😄
Das Board basiert ja auf dem ESP32, kombiniert mit einem SX1276 LoRa-Modul. Jetzt zu deiner Frage:
🧠 Anzahl programmierbarer Ausgänge (GPIOs)
Insgesamt hat der ESP32 mehr als 30 GPIOs, aber beim LoRa WiFi Kit 32 sind nicht alle verfügbar, da einige Pins intern für das OLED-Display oder das LoRa-Modul belegt sind.
In der Praxis bleiben dir etwa:
👉 14–16 frei nutzbare GPIOs, also programmierbare Ein-/Ausgänge.
Die genaue Anzahl kann leicht variieren je nach Board-Version oder wie viele Komponenten du nutzt (z. B. OLED, LoRa, I²C usw.).
Pinbelegung – wichtige GPIOs
Hier eine Liste der häufig verwendeten (und programmierbaren) Pins beim LoRa WiFi Kit 32:
| Pin | GPIO | Bemerkung |
|---|---|---|
| D0 | GPIO26 | Frei nutzbar |
| D1 | GPIO25 | Frei nutzbar |
| D2 | GPIO33 | Frei nutzbar |
| D3 | GPIO32 | Frei nutzbar |
| D4 | GPIO27 | Frei nutzbar |
| D5 | GPIO12 | Vorsicht beim Bootvorgang |
| D6 | GPIO13 | Frei nutzbar |
| D7 | GPIO23 | Frei nutzbar |
| D8 | GPIO19 | Frei nutzbar |
| D9 | GPIO18 | Frei nutzbar |
| D10 | GPIO5 | Wird oft für LoRa genutzt (SCK) |
| D11 | GPIO17 | Eventuell belegt (UART) |
| D12 | GPIO16 | Eventuell belegt (UART) |
• GPIO0, GPIO2, GPIO15: Diese sind boot-sensitiv, also beim Hochfahren bitte aufpassen – sonst bleibt dein ESP im Nirvana.
• GPIO6–11: Intern fürs Flash-Speicher – nicht anfassen!
📌
LoRa WiFi Kit 32 – Übersicht der nutzbaren GPIOs
